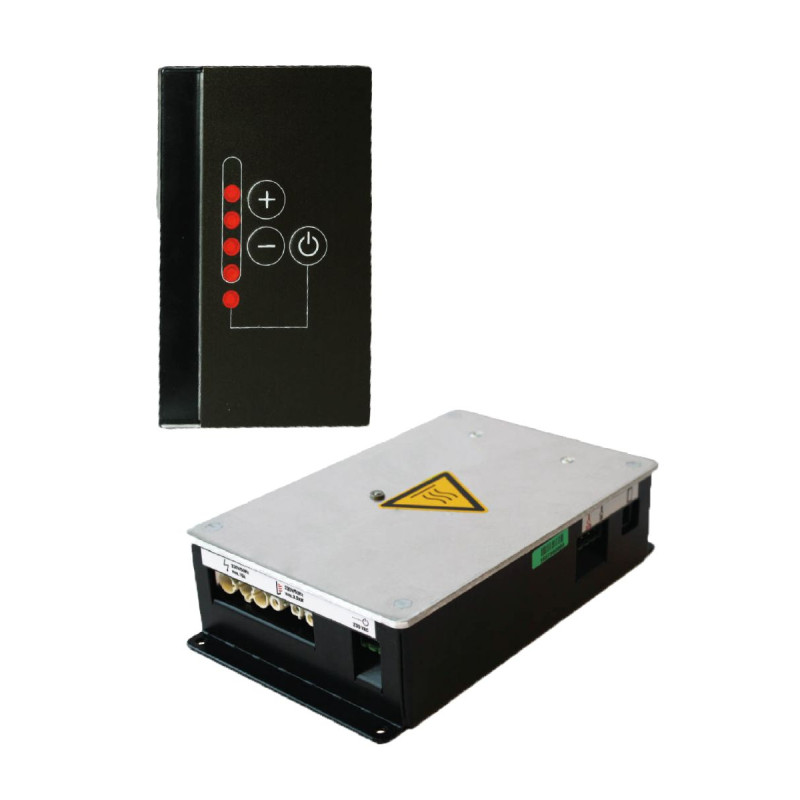

Harvia Infrabox Basic IRB-B är en kompakt digital styrenhet avsedd för styrning av infraröda radiatorer och infraröda värmepaneler. Setet består av en separat kontrollpanel och en strömförsörjningsenhet.
Styrenheten möjliggör på- och avstängning av infrarödvärmesystemet eller justering av värmeintensiteten i 5 nivåer . I kopplingsläge kan infraröda värmeenheter med en total effekt på upp till 3,5 kW styras. I dimningsläge är den maximala belastningen 1,3 kW med halvvågsreglering eller 350 W med fasreglering med framkant.
Enheten har en timer och en fjärrstart- eller aktiveringsingång. Standard maximal driftstid är 6 timmar och kan konfigureras under installationen enligt avsedd applikation och tillverkarens krav.
En valfri sitssensor kan anslutas för att aktivera infraröd uppvärmning när en användare detekteras i sittgruppen. När infraröda värmepaneler används krävs en separat paneltemperatursensor. Om den anslutna infraröda utrustningen inte har en integrerad säkerhetstemperaturbegränsare måste en ytterligare säkerhetstemperaturbegränsare installeras.
Kontrollpanelen är installerad på hyttens yttervägg. Strömförsörjningsenheten kan installeras på hyttens tak, vägg eller annan lämplig plats i enlighet med tillverkarens installationskrav. Elinstallationen måste utföras av en kvalificerad yrkesperson.
Infrabox Basic-versionen har ingen utgång för belysning eller fläktstyrning.
Leveransomfattning:
- Infrabox Basic-kontrollpanel;
- Infrabox Basic-strömförsörjning;
- 2,5 m nätanslutningskabel IR-CP-EU;
- HV-kontakt;
- installationsmaterial;
- installations- och bruksanvisningar.
Tekniska data:
- Tillverkare: Harvia
- Modell: IRB-B
- Produkttyp: infraröd styrenhet
- Antal infraröda värmeutgångar: 1
- Maximal kopplingsbelastning: 3,5 kW
- Intensitetsjustering: 5 nivåer
- Maximal dimbar belastning med halvvågsreglering: 1,3 kW
- Maximal dimbar belastning med fasreglering i framkant: 350 W
- Strömförsörjning: 230 V AC
- Maximal ström: 16 A
- Timer: ja
- Fjärrstart eller aktiveringsingång: ja
- Anslutning av sätessensor: ja, extra sensor krävs
- Infraröd värmepanel temperatursensor: valfritt
- Ljusstyrning: nej
- Fläktstyrning: nej
- Kontrollpanelens storlek: 63 × 104 × 38 mm
- Urskärning för installation av kontrollpanel: 48 × 60 mm
- Strömförsörjningsenhetens storlek: 195 × 119 × 48 mm
- Strömförsörjningsenhetens omgivningstemperatur: 10–40 °C
- Omgivningstemperatur på kontrollpanelen: –10 till +110 °C
- Certifikat: CE, EAC
- Produktkod: IRB-B
- EAN: 6417659046275
- Försäljningsenhet: 1 st.
